غير القابل للصدأ الصلب الألياف آلة القطع بالليزر لتجهيز الصفائح المعدنية

غير القابل للصدأ الصلب الألياف آلة القطع بالليزر لتجهيز الصفائح المعدنية

مواصفات


منطقة القطع: 3000 * 1500 مم
سرعة القطع: 30m / min
تنسيق الرسم المدعوم: AI ، PLT ، DXF ، BMP ، LAS ، DXP
التطبيق: القطع بالليزر
حالة: جديدة
سمك القطع: 0-30mm
CNC أم لا: نعم
وضع التبريد: تبريد المياه
برامج التحكم: Cypcut
مكان المنشأ: آنهوي ، الصين (البر الرئيسي)
شهادة: CE ، ISO ، SGS ، CCC
الضمان: 1 سنة
مصدر الليزر: IPG / Raycus / nNIGHT / MAX
رأس القطع: Precitec / Raytools / OSPRI / WSX
نوع المؤازرة: محرك سيرفو
نظام التبريد: المياه Chilller
طاقة الليزر: 500/750/1000/1500/2000 / 3000w أو حسب الطلب
منطقة العمل: 1500 * 3000MM
مواد القطع: الكربون الصلب / الفولاذ المقاوم للصدأ / الألومنيوم / النحاس
العنصر الانتخابي: شنايدر الفرنسية
نظام النقل: YYC

تطبيق المنتج

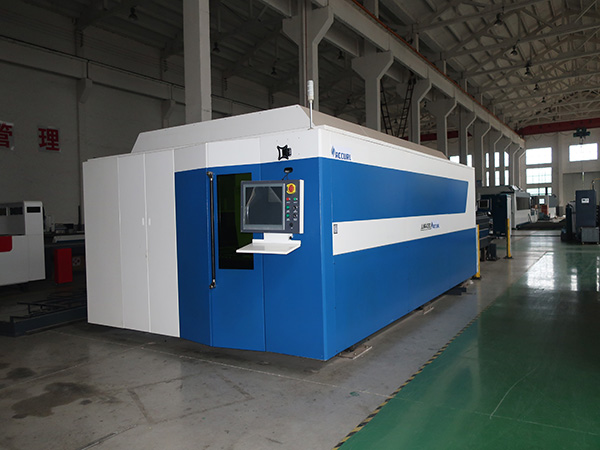

CL-G3015A CNC آلة القطع بليزر الألياف هي عبارة عن مجموعة كاملة من معدات القطع بالليزر ، والتي يتم دمجها مع ألياف الليزر ، المبردات ، رؤوس قطع الألياف ، أدوات آلة القطع ، نظام التحكم ، نظام المياه ، نظام استخراج الهواء وهلم جرا. الجهاز كله يعتمد الشغل ثابتة وهيكل العملاقة المنقولة. إنها آلة القطع بالليزر CNC ذات المحورين ، ذات المحاور الثلاثة. فيما بينها ، فإن محور المحور XY يدرك سطح الشغل ذي المحور Z لتغذية القطع بالطائرة. يتم توجيه أربعة أعمدة CNC من المعدات من خلال التوجيه المتداول ، ويتم توجيه الجزء الخاص بصفيحة القطع X ، Y ، Z بواسطة حامل ترس مؤازر AC ، ومن بينها محور X ، Z يحركه رف ترس مؤازر AC. السرير الرئيسي ، عمود Y ، يعتمد شعاع هيكل فولاذي ، أداء ديناميكي ، من بينها رأس القطع بالليزر ، محرك سيرفو AC ، زوج لولبي كروي ، زوج دليل التدوير ، المخفض ، زوج العتاد والرفوف جميعها تختار علامة تجارية معروفة. يعتمد نظام CNC نظام التحكم الرقمي الخاص بالليزر الخاص بالعلامة التجارية ، ويقوم بتكوين برنامج التحكم في القطع الاحترافي وبرمجة البرمجة المساعدة. هيكل مدمج وصلابة كافية وموثوقية جيدة وكفاءة قص عالية.
آلة القطع بالليزر CNC ذات الألياف الليزرية مناسبة لقطع الفولاذ المقاوم للصدأ ، الكربون الصلب ، سبائك الصلب ، السيليكون الصلب ، ألواح الصلب المجلفن ، سبائك الألومنيوم ، سبائك التيتانيوم وغيرها من المواد المعدنية.

الخصائص الرئيسية


1. إن شعاع الرافعة المتحركة يتحرك بتصميم هيكلي جديد وكذلك عملية تصنيع جديدة ، والتي حافظت على الثبات تحت التسارع العالي وجعلت سبيكة الألمنيوم النتوء بعرض كبير الطول. هذا انخفض بنسبة 12 ٪ في الوزن وزيادة 20 ٪ في تصلب مقارنة شعاع الصب.
2. نظام CNC المكتوب بواجهة التفاعل بين الإنسان والحاسوب والتي تعتمد برنامج التحكم الصيني والإنجليزي ، جعل العملية أكثر بساطة وسهولة.
3. منطقة القطع ذات الرؤية الواسعة حيث يوجد ثلاثة جوانب مفتوحة ، مما يجعل من الأسهل تحميل وتفريغ المواد الخام. يمكن تطبيقها في مساحة مختلفة.
4. هيكل التقسيم المستخدم في خزانة التحكم الكهربائي يمكن أن يفي بالترتيبات المكانية المختلفة.
5. تعتمد غرفة القطع الشبكة المتحركة لتحقيق قطع لا نهاية له بدقة وتوفير المواد ووقت القطع.
6. هيكل إزالة الغبار في الجزء الأساسي يصبح أكثر كفاءة حيث أن الجهاز المرفق جعل tuyere قريبًا جدًا من منطقة القطع. هذا أيضًا جعل جهاز إزالة الغبار يتجنب الليزر لضمان حياة عمل طويلة.
7. إن رأس القطع الليزري المصمم الخاص يمكن أن يقوم بقطع عالي الكفاءة للمواد بسماكة معينة من خلال ضبط المسافة البؤرية ، قطر البؤرة ومنطقة القطع بخصر الحزمة ، قوة قوية ، تحميل المواد في الأمام والخلف ، كل ذلك يعمل بشكل جيد ل توفير الوقت.

المعايير الفنية


نطاق القطع (مم)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X المحور السكتة الدماغية (مم)
1525
1525
1525
2025
2025
ص محور السكتة الدماغية (مم)
3050
4050
6050
4050
6050
Z المحور السكتة الدماغية (مم)
300
300
300
300
300
XY محور دقة تحديد المواقع (مم)
± 0.03
± 0.03
± 0.03
± 0.03
± 0.03
دقة إعادة الوضع (مم)
± 0.02
± 0.02
± 0.02
± 0.02
± 0.02
قوة الليزر (w)
500/750/1000/1500/2000/3000/4000/6000

خدمتنا


قبل البيع

* الاستفسار والدعم الاستشاري.

* دعم اختبار عينة.

* عرض المصنع.

خدمة ما بعد البيع

* تدريب على كيفية تركيب الجهاز ، وتدريب كيفية استخدام الجهاز.

* المهندسين المتاحة لخدمة الآلات في الخارج.
